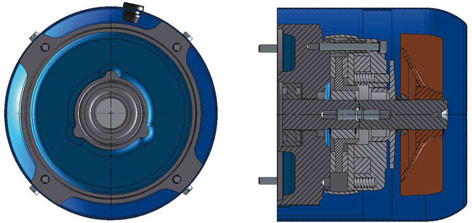

• Bei Federdruckbremsen Typ HPS (Y) handelt es sich um
Zweiflächen-Bremsen.
Das Bremsmoment wird von Druckfedern im stromlosen
Zustand erzeugt. Gelüftet wird elektromagnetisch durch
Anlegen einer Gleichspannung. Durch die serienmässig
verwendeten Schutzringe werden die Reibflächen weitgehend
vor äusseren Einflüssen geschützt.
Die Schutzart entspricht in der Standardausführung IP 54.
Die maximal zulässige Grenztemperatur beträgt 145 °C.
Einschaltdauer 100% (ED) Dauerbetrieb.
• Bremsen sind auf Anfrage in den foldenden Optionen lieferbar.
Spannungen: - 24VDC, 104VDC oder 180VDC
Handentlüftung: - (Y) Handlüftunghebel
Schutzarten: - Tropenausführung
- IP 56
|

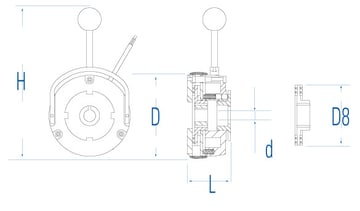

Typ |
IEC |
Ts (Nm) |
P (W) |
Span- nung |
Nabe ø |
H mm |
d mm |
D mm |
L mm |
D8 mm |
|
| HPS (Y) 06 | 63 - B | 4 | 20 | 207 | 11 | 100 | 15 | 87 | 46 | 62 | |
| HPS (Y) 08 | 71 - B | 8 | 25 | 207 | 14 | 115 | 15 | 106 | 53 | 76 | |
| HPS (Y) 10 | 80 - B | 16 | 30 | 207 | 19 | 170 | 24 | 132 | 63 | 95 | |
| HPS (Y) 10 | 90 - L | 16 | 30 | 207 | 24 | 170 | 24 | 132 | 63 | 95 | |
| HPS (Y) 12 | 100 - LB | 32 | 40 | 207 | 28 | 184 | 25 | 157 | 72 | 114 | |
| HPS (Y) 14 | 112 - M | 60 | 50 | 207 | 28 | 191 | 25 | 169 | 83 | 124 | |
| HPS (Y) 16 | 132 - M | 80 | 55 | 207 | 38 | 204 | 35 | 195 | 89 | 154 | |
| HPS (Y) 18 | 160 - L | 150 | 65 | 207 | 42 | 230 | 40 | 215 | 104 | 176 |
