Erhältliche Kupplung für Motorenanbau


Getriebe	Kupplung	Wellen ø (mm)
03	G3	ø9; ø11; ø14

02	G5	ø11; ø14; ø19; ø24
12
13
23
22	G6	ø14; ø19; ø24; ø28
32
33
42
43
52	G8	ø19; ø24; ø28; ø38; ø42; ø48
53
62
63

Erhältliche Getriebeflansche (FM)

für Motorenanbau


Getriebe	Flansch	IEC	P
02	FM	56; 63; 71; 80	ø 80; ø 90; ø 105; ø 120; ø 140; ø 160; ø 200
03	FM	56; 63; 71	ø 80; ø 90; ø 105; ø 120; ø 140; ø 160;
12	FM	56; 63; 71; 80; 90	ø 90; ø 105; ø 120; ø 140; ø 160; ø 200;
13	FM	56; 63; 71	ø 90; ø 105; ø 120; ø 140; ø 160;
22	FM	71; 80; 90; 100; 112	ø 105; ø 120; ø 140; ø 160; ø 200; ø 250;
23	FM	63; 71; 80; 90	ø 105; ø 120; ø 140; ø 160; ø 200;
32-33	FM	71; 80; 90; 100; 112;	ø 105; ø 120; ø 140; ø 160; ø 200; ø 250;
42-43	FM	71; 80; 90; 100; 112;	ø 120; ø 140; ø 160; ø 200; ø 250;
52	FM	80; 90; 100; 112;132; 160;180;	ø 200; ø 250; ø 300; ø 350;


53	FM	80; 90; 100; 112;	ø 200; ø 250;


62	FM	80; 90; 100; 112;132; 160;180;	ø 200; ø 250; ø 300; ø 350;


63	FM	80;90; 100;112; 132;	ø 200; ø 250; ø 300;

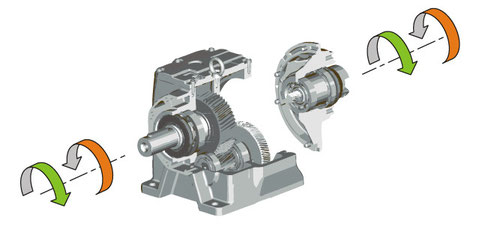

Drehrichtungen Stirnradgetriebe
