Die in den Auswahltabellen genannten Drehmomente sind jeweils die Ausgangsdrehmomente der entsprechenden Baugrösse, und die Leistungen

beziehen sich auf eine Nenndrehzahl von 1440 min-1.



Die Verstellgetriebe werden mit einer separater Verschlussschraube geliefert

und müssen auf höchsten Gewindebohrung montiert werden.



Die Tabellenwerte berücksichtigen einen Betriebsfaktor von FS 1.0, d.h. Betrieb 8-

10 Stunden/Tag, gleichmässige Belastung, weniger als 6 Schaltvorgängen (Start und

Stop) je Stunde und Umgebungstemperaturen zwischen 15 und 35 °C .

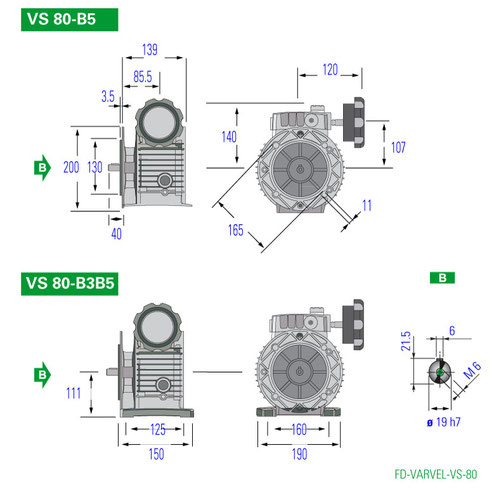

Auswahltabelle Planeten- Verstell-Getriebe

mit 4 Pol Motoren (1400 min.-1)







  min.-1 200 - 1000
  i= 1:1-5

80 max.kW 0,55
Nm 9,0-4,5
Wirkungsgrad 0,34-0,84




  min.-1 200 - 1000
  i= 1:1-5

80 max.kW 0,75
Nm 12,0-6,0
Wirkungsgrad 0,34-0,84




Weitere Ausführungen mit 6Pol oder 8Pol Motoren auf Anfrage.
