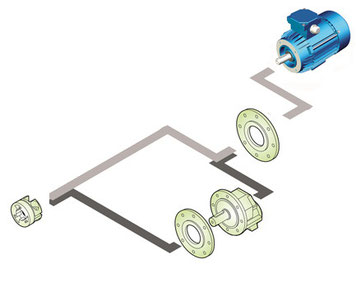

Vorstufengetriebe XA

Die Stirnradgetriebe der Serie XA werden wie folgt hergestellt:

Gehäuse und Deckel aus Aluminium-Druckguss, Zahnräder aus gehärtetem Legierungsstahl. Die Zahnräder, ausgelegt und gefertigt nach ISO 6336 und DIN 3990, und die Lager sind für eine durchschnittliche Mindestlebensdauer von

15000 Stunden berechnet.

Die Passfederverbindungen entsprechen DIN 6884.

Die Getriebe werden mit synthetischem Öl Lebensdauer geschmiert

geliefert (ohne Füllschrauben), um sie in allen Einbaulagen ohne Einschränkung

einsetzen zu können.

Auswahltabelle Vorstufen-Getriebe

mit 4 Pol Motoren (1400 min.-1)

	min.-1	397	226	180
	i=	1:3.5	1:6.2	1:7.8

63	max.kW	0,18	0,18	0,18
	Nm	4,2	7,4	9,3
	SF	2,8	1,3	1,0

	min.-1	397	220	175
	i=	1:3.5	1:6.4	1:8.0

71	max.kW	0,37	0,37	0,37
	Nm	9,0	16,0	20,0
	SF	3,0	1,4	1,0

	min.-1	411	219	169
	i=	1:3.4	1:6.4	1:8.3

80	max.kW	0,75	0,75	0,75
	Nm	17,0	32,0	42,0
	SF	>3,0	2,0	1,4

	min.-1	361	225	167
	i=	1:3.8	1:6.2	1:8.4

100	max.kW	1,5	1,5	1,5
	Nm	39,0	64,0	84,0
	SF	>3,0	2,6	1,6

Weitere Ausführungen mit 6Pol oder 8Pol Motoren auf Anfrage.
